一、鋪設前準備工作：

　　1.按設計要求選購PE膜材料。

　　2.在鋪設草莓视频污污污网站膜之前驗收有土建工程合格驗收的證明文件。

　　3.按施工組織設計製定施工方案。

　　4.草莓视频污污污网站膜在裁切前，應準確測量好尺寸，然後按實際裁切，一般不宜按圖示尺寸裁切，並逐一編號，並記錄在專用表格上。

　　5.鋪設環境：室外氣溫5℃以上，風力4級以下，無雨、雪。

　　6.在鋪膜前對草莓视频污污污网站膜外觀質量進行開包檢查，記錄並修補已發現的機械損傷和生產創傷、孔洞、折損等缺陷。

　　7.地基處理：清除地麵一切可能損傷草莓视频在线观看下载的帶尖棱硬物，填平坑凹，平整地麵，或修好坡麵。

　　8.草莓视频污污污网站膜在鋪設過程中，應該避免產生人為褶皺，溫度較低時，應當盡量拉緊、鋪平。


　　二、草莓视频污污污网站膜的鋪設方法：

　　1.草莓视频污污污网站膜裁切之前，經丈量其相關尺寸，然後按實際裁切，在膜鋪設中膜與膜之間接縫的搭接寬度不小於100mm，使接縫排列方向平行於坡腳線，即沿坡度方向排列。

　　2.大捆PE草莓视频在线观看下载的鋪設宜采用拖拉機,卷揚機等機械.條件不具備及小捆PE膜，也可采用人工鋪設,坡麵鋪設用卷揚機自坡頂徐徐展放至坡底，坡頂、坡底處理入固定溝。

　　3.草莓视频污污污网站草莓视频在线观看下载鋪設完成後，應當盡量減少在膜上行走、搬運工具等，以免對膜造成意外損傷。

　　4.按規定順序和方向分區、分塊進行PE膜鋪設。

　　5.在鋪設過程中應當從底部向高位延伸，不要拉得太緊，考慮實際情況，邊坡采取從上到下的順序進行鋪設。

　　6.鋪設PE草莓视频在线观看下载時，應適當放鬆，並避免人力硬折和損傷。

　　7.相鄰的兩幅縱向交接頭不應再一條水平線上，應相互錯開1m以上。

　　8.鋪設PE草莓视频在线观看下载時，膜塊間形成的結點，應為T字型，不得作成十字形。

　　9.縱向接頭應距離壩腳、彎腳處1.5m以上，應設在平麵上。

　　10.PE草莓视频在线观看下载焊接搭接麵不得有汙垢、砂土、積水(包括露水)等影響焊接質量的雜物存在。

　　11.在鋪設過程中應采用先邊坡後場低的順序進行鋪設。

　　12.坡麵上的PE草莓视频在线观看下载鋪設，其接縫排列方向應平行或垂直坡度線，且應按由下而上的順序鋪設。

　　13.鋪設草莓视频污污污网站膜時應力求焊縫少，在保證質量的前提下，盡量節約原材料。同時也容易保證質量。

　　14.坡麵彎曲處應使膜和接縫妥貼坡麵。

　　15.通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大於1：6的斜坡上距頂坡或應力集中區域1.5米範圍內，盡量不設焊縫。

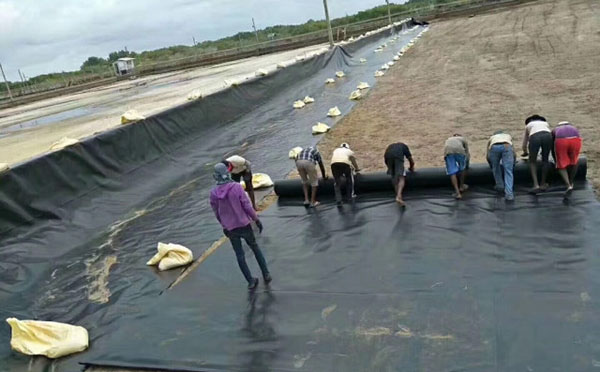

　　16.PE膜鋪設完畢，未覆蓋保護層前，應在膜的邊角處每隔2~5m放1個20～40kg重的砂袋。

　　17.草莓视频污污污网站膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。

　　18.PE草莓视频在线观看下载應自然鬆馳與支持麵貼實，不宜打褶，懸空。

　　19.草莓视频污污污网站膜鋪設完成後，應盡量減少在膜麵上行走、搬動工具等，凡能對HDPE膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

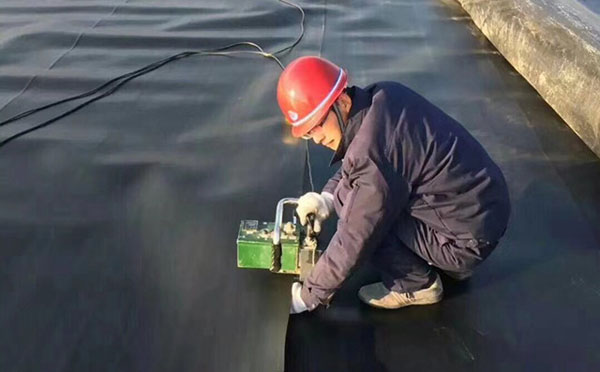

　　三、草莓视频污污污网站膜現場焊接：

　　1.焊接形式宜采用雙焊縫搭焊。

　　2.熱鍥焊機焊接工序分為：調節壓力、設定溫度、設定速度、焊縫搭接檢查、裝膜入機、啟動馬達。

　　3.用幹淨紗布擦試焊縫搭接處，做到無水、無塵、無汙垢，草莓视频在线观看下载應平行對正，適量搭接。

　　4.接縫處不得有油汙、灰塵，草莓视频污污污网站膜的搭接段麵不應有泥沙、結露、潮濕等雜物，當有雜物時必須在焊接前清理幹淨。

　　5.根據當時當地氣候條件和材料性能,調節焊接設備至較佳工作狀態。

　　6.熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據現場的實際情況對速度和溫度進行微調。

　　7.進行小樣焊接試驗，試焊接1m長的草莓视频在线观看下载樣品，采用現場撕拉檢驗 試驗，焊縫不被撕拉破壞，母材被撕裂認為合格。

　　8.焊縫要求整齊、美觀、不得有滑焊、跳走現象。

　　9.現場撕拉試驗合格後，逐幅進行正式焊接。

　　10.在遇上草莓视频在线观看下载長度不夠時，需要長向拚接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大於50cm應成T字型，不得十字交叉。


　　四、焊接注意事項：

　　1.焊膜時不許壓出死折，鋪設HDPE草莓视频在线观看下载時，根據當地氣溫變化幅度和HDPE草莓视频在线观看下载性能要求，預留出溫度變化引起的伸縮變形量。

　　2.焊縫處PE草莓视频在线观看下载應熔接為一個整體,不得發現虛焊，漏焊或超遲焊。

　　3.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外。

　　4.出現虛焊，漏焊時，必須切開焊縫。使用焊接機對切開損傷部位用大於破損直徑一倍以上的母材補焊。

　　5.溫度低於5℃時，按照規範要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理。

　　6.焊縫雙縫寬度宜采用2mm×10mm。

　　7.橫向焊縫間錯位尺寸應大於或等於500mm。

　　8.HDPE草莓视频污污污网站草莓视频在线观看下载在焊接時應該采用穩壓性能好的發電機供電，在特殊情況下采用當地用電時，必須使用穩壓器。

　　9.T字形接頭宜采用母材補痕，補痕尺寸可為300mm×300mm

　　10.連接的兩層PE草莓视频在线观看下载必須搭接平展，舒緩。



　　五、焊接質量檢測

　　1.檢測按三個步驟進行，即目測、充氣檢測及破壞試驗。

　　2.檢測方法應采用充氣法,即雙焊縫加壓檢測法及真空罐法，也可采用火花試驗或超聲波探測法。

　　3.目測主要是對鋪設的草莓视频在线观看下载外觀、焊縫質量、T型焊接、基底雜物等進行細致的檢查，所有施工人員對這一工作都應貫徹在全部施工過程中。

　　4.檢測設備采用氣壓式檢測儀及真空檢測儀。


　　六、焊接質量要求：

　　1.除目檢外，如有必要還可采用真空檢測和氣壓檢測，充氣壓檢測的充氣強度為0.25Mpa，5分鍾不漏氣，考慮到卷材較柔軟易變形，允許壓力下降20%。

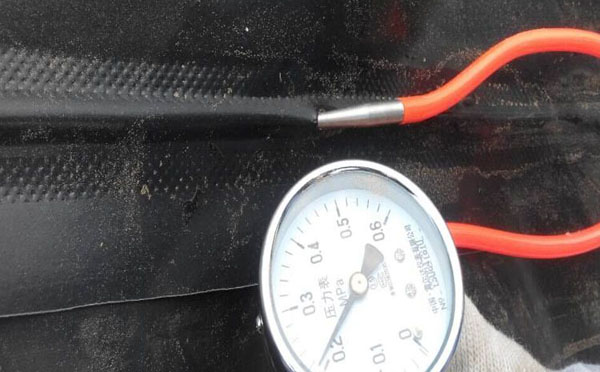

　　2.對雙縫充氣長度為30～60m，雙焊縫間充氣壓力達到0.15～0.2Mpa,保持1～5min,壓力無明顯下降為合格.

　　3.進行拉力測試時(破壞試驗)，其標準為在做剝離和剪切試驗時，焊縫沒被撕裂開而母才被撕拉破壞，此時焊接合格。

　　4.對單焊縫和T形結點及修補點應采取50cm×50cm方格進行真空檢測，真空壓力大於或等於0.005MPa，保持30s，肥皂液不起泡為合格。

　　5.外觀檢查，發現膜麵有孔眼等缺陷損及焊接過程中出現的漏焊、虛焊、破損等情況下，應及時用新鮮的母材修補，補疤每邊超過破損部位10～20cm。

　　6.室內試驗，焊縫抗拉強度應大於母材強度。

　　7.質量檢驗應隨施工進展進行。
